Destacar:
LED COB RGBCW Ajustável
, Chip LED COB Ajustável 10W 12V
, CHIP LED Ajustável 12V 10W

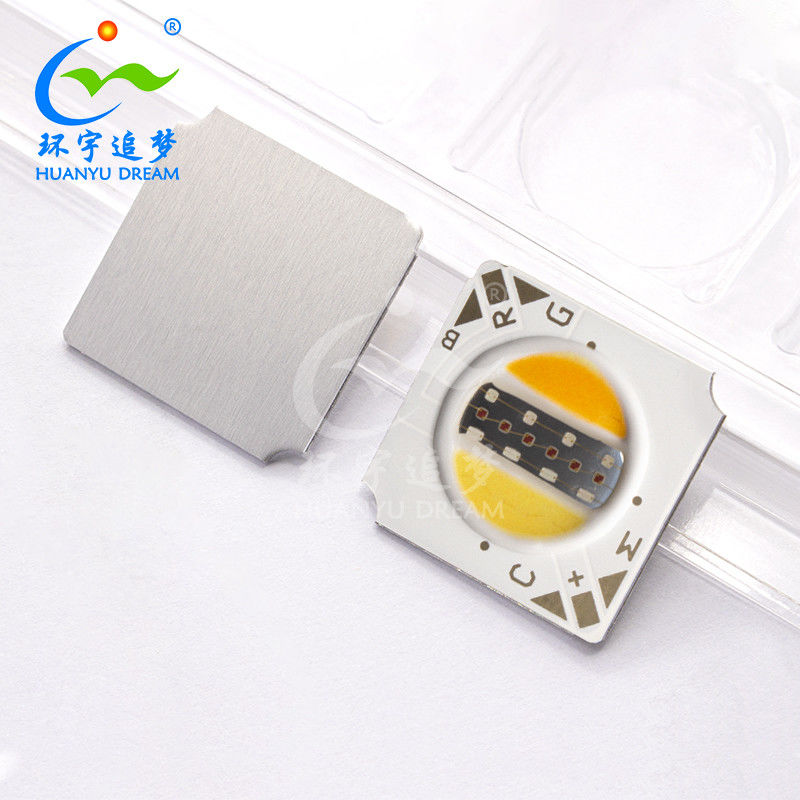

13*13mm RGBCW Tunable COB LED Chip 10W 12V 2700K / 6000K
Chip LED COB RGBCW de 13*13mm 10W 12V 5 Cores em 1 Pacote COB
Características do Produto
Dimensão 13,5mm×13,5mm×1,5mm
Amplo ângulo de visão: 120°
Conforme RoHS
Resistência à corrosão por sulfatação
Soldagem manual
Especificação dos Chips LED COB RGBCW
| Item |
Potência |
Cor |
Tensão |
Corrente |
Wd/CCT |
Série/
Paralelo
|
Brilho |
IRC |
|
LED COB 1313
RGB+WW+CW
|
9W
|
Vermelho |
10-12V
|
150mA
|
620-625nm |
6S1P |
110-120LM |
/ |
| Verde |
520-525nm |
4S1P |
120-130LM |
/ |
| Azul |
460-465nm |
4S1P |
40-50LM |
/ |
| WW |
2700K |
4S1P |
210-230LM |
90 |
| CW |
6000K |
4S1P |
190-210LM |
90
|
|
LED COB 1919
RGB+WW+CW
|
|
Vermelho |
20-24 |
150mA |
620-630nm |
10S1P |
190-220LM |
/ |
| Verde |
520-530nm |
7S1P |
220-250LM |
/ |
| Azul |
460-465nm |
7S1P |
50-70LM |
/ |
| WW |
300mA |
2700K |
7S2P |
700-900LM |
90 |
| CW |
6000K |
7S2P |
800-1000LM |
90 |
 |
|
|
LED COB 1313 RGB+WW+CW
|
LED COB 1919 RGB+WW+CW
|
Detalhes do Produto
| Nome do Produto |
1313 RGBCW COB |
| Número do Modelo |
JC-1311RGBCW-2760-9-F0 |
| Dimensão |
13,5mm×13,5mm×1,5mm |
| Temperatura de Cor |
2700K+6000K |
| Tensão de Entrada (V) |
12V |
| CCT |
R+G+B+CW+WW |
| Aplicação |
Iluminação inteligente |
Características Elétricas - Ópticas em Ta=25℃
|
Tipo
|
Símbolo
|
Condição do teste
|
Valor
|
Unidade
|
|
Mín.
|
Típ.
|
Máx.
|
|
Comprimento de Onda (B)
|
λd
|
IF=150mA
|
460
|
--
|
465
|
nm
|
|
Comprimento de Onda (R)
|
λd
|
IF=150mA
|
620
|
--
|
625
|
nm
|
|
Comprimento de Onda (G)
|
λd
|
IF=150mA
|
520
|
--
|
525
|
nm
|
|
Temperatura de Cor Correlacionada
|
CCT
|
IF=150mA
|
2600
|
2700
|
2800
|
k
|
|
5800
|
6000
|
6200
|
|
Fluxo Luminoso (B)
|
φv
|
IF=150mA
|
40
|
|
50
|
LM
|
|
Fluxo Luminoso (R)
|
φv
|
IF=150mA
|
110
|
|
120
|
LM
|
|
Fluxo Luminoso (G)
|
φv
|
IF=150mA
|
120
|
|
130
|
LM
|
|
Fluxo Luminoso (C)
|
φv
|
IF=150mA
|
190
|
|
210
|
LM
|
|
Fluxo Luminoso (W)
|
φv
|
F=150mA
|
210
|
|
230
|
|
|
Tensão Direta (B)
|
VF
|
IF=150mA
|
12
|
|
14
|
V
|
|
Tensão Direta (R)
|
VF
|
IF=150mA
|
12
|
|
14
|
V
|
|
Tensão Direta (G)
|
VF
|
IF=150mA
|
11
|
|
13
|
V
|
|
Tensão Direta (C)
|
VF
|
IF=150mA
|
12
|
|
14
|
V
|
|
Tensão Direta (W)
|
VF
|
IF=150mA
|
12
|
|
14
|
V
|
|
Índice de Reprodução de Cor
|
IRC
|
IF=150mA
|
90
|
--
|
93
|
--
|
|
Potência (B)
|
PD
|
IF=150mA
|
|
2
|
|
W
|
|
Potência (R)
|
PD
|
IF=150mA
|
|
2
|
|
W
|
|
Potência (G)
|
PD
|
IF=150mA
|
|
2
|
|
W
|
|
Potência (C)
|
PD
|
IF=150mA
|
|
2
|
|
W
|
|
Potência (W)
|
PD
|
IF=150mA
|
|
2
|
|
W
|
|
Resistência Térmica
|
Rth(j-s)
|
IF=150mA
|
--
|
--
|
0.85
|
℃/W
|
Valores Máximos Absolutos em Ta=25℃
|
Parâmetro
|
Símbolo
|
Classificação
|
Unidades
|
|
Temperatura da junção
|
Tj
|
115
|
℃
|
|
Temperatura de solda
|
Ts
|
350
|
℃
|
|
Temperatura de operação
|
Topr
|
-40 ~ + 85
|
℃
|
|
Temperatura de armazenamento
|
Tstg
|
-40 ~ + 100
|
℃
|
Especificações de Embalagem
49PCS/Bandeja 10Bandeja/Saco de Blindagem ESD:490pcs
FAQ
P1. Posso ter um pedido de amostra para luz LED?
R: Sim, aceitamos pedidos de amostra para testar e verificar a qualidade. Amostras mistas são aceitáveis.
P2. E quanto ao tempo de espera?
R: A amostra precisa de 1 a 3 dias, o tempo de produção em massa precisa de 3 a 7 dias de acordo com a quantidade do pedido.
P3. Você tem algum limite de MOQ para o pedido de luz LED? Qual é a forma de pagamento?
R: MOQ é 100pcs para cada modelo. Aceitamos T/T Paypal e Western Union como forma de pagamento.
P4. Como você envia as mercadorias e quanto tempo leva para chegar?
R: Geralmente enviamos por DHL, UPS, FedEx ou TNT. Geralmente leva de 2 a 5 dias para chegar. Transporte aéreo e marítimo também opcionais.
P5. Como fazer um pedido de luz LED?
R: Em primeiro lugar, informe-nos sobre seus requisitos ou aplicação. Em segundo lugar, cotamos de acordo com seus requisitos ou nossas sugestões. Em terceiro lugar, o cliente confirma as amostras e faz o pedido.
P6. É possível imprimir meu logotipo no produto de luz LED?
R: Sim. Por favor, informe-nos formalmente antes de nossa produção e confirme o design em primeiro lugar com base em nossa amostra.
P7: Você oferece garantia para os produtos?
R: Sim, oferecemos 3 anos de garantia para nossos produtos.
P8: Como lidar com a falha?
R: Em primeiro lugar, nossos produtos são produzidos em um rigoroso sistema de controle de qualidade e a taxa de defeito será inferior a 0,2%. Em segundo lugar, durante o período de garantia, enviaremos novos.
